（一）產品名稱
硅橡膠絕緣硅橡膠護套耐熱軟電纜
執行標準
Q/12JH4065.1-2002
適用范圍
本產品適用于鋼鐵、冶煉工業等高溫環境中，交流額定電壓300-500V、450-750V、1140V及以下各種電器設備電機引接線。
使用特性
1.額定電壓：U0/U為300/500V、450-750V、1140V。
2.電纜導體的長期允許工作溫度不超過180℃。
3.電纜的敷設溫度應不低于-60℃。
4.推薦的允許彎曲半徑：
扁形軟電纜允許彎曲半徑應不小于電纜小邊尺寸的15倍。
其它電纜應不小于電纜外徑的6倍。
型號
電纜的型號
型號 | 名稱 | 主要用途 |
JHXG | 硅橡膠絕緣電機引接線 | H級電機引接線 |
YGZ | 硅橡膠絕緣硅橡膠護套中型耐熱軟電纜 | 用于各種移動電器設備和工具 |
YGZB | 硅橡膠絕緣硅橡膠護套中型耐熱扁形軟電纜 | 用于各種移動電器設備和工具 |
YGC | 硅橡膠絕緣硅橡膠護套重型耐熱軟電纜 | 用于各種移動電器設備，能承受較大機械外力作用 |
YGCB | 硅橡膠絕緣硅橡膠護套重型耐熱扁形軟電纜 | 用于各種移動電器設備，能承受較大的機械外力用作 |
電纜的規格
型號 | 額定電壓 （V） | 芯數 | 標稱截面 （mm2） |
JHXG | 1140 | 1 | 0.5-150 |
YGZ | 300/500 | 2、3 4、5、6 4（三大一小） | 0.3-6 0.75-6 1.5-6 |
YGZB | 300/500 | 2、3、4、5、6 | 0.75-6 |
YGC | 450/750 | 1 2 3、4 5 4（三大一小） | 1.5-400 1.5-95 1.5-150 1.5-25 2.5-150 |
YGCB | 450/750 | 2、4、4（三大一小） 3 5 | 1.5-120 1.5-150 1.5-70 |
（二）產品名稱
氟塑料絕緣高溫電力電纜
執行標準
Q/12JH4066.1-2002
適用范圍
本產品適用于固定敷設在額定電壓U0/U為0.6/1KV及以下高溫環境下的輸配電線路中。
阻燃電纜主要用于有防火要求較高的場合。該產品保持同電壓等級、同規格普通電纜所有的性能指標，如：較高的機械、物理性能，優良的電氣性能和耐化學腐蝕性能等，又具有阻燃特性避免了由于電纜引起的火災的蔓延，減少了生命和財產的巨大的損失。
低煙無鹵阻燃電纜除保持阻燃電纜的一般特性和電氣性能外，還具有燃燒時發煙量少、氯化氫氣體釋放量小和低腐蝕性的特點。
低煙無鹵阻燃產品除了能滿足阻燃電纜的使用要求外，還具有無鹵酸氣體釋出、發煙量少、產生腐蝕性較少、阻燃性能好的特點。
使用特性
1.額定電壓：U0/U為0.6/1KV。
2.電纜導體的長期允許工作溫度：
FF型不超過200℃。
ZR-FV、ZR-FV22型不超過105℃。
DL-FV、WL-FV、DL-FV22、WL-FV22型不超過90℃。
3.電纜的敷設溫度應不低于0℃，低于0℃時敷設，預先加溫。
4.電纜允許彎曲半徑應不小于電纜外徑的15倍。
型號名稱
型號 | 名稱 |
FF | 氟塑料絕緣和護套高溫電力電纜 |
ZR-FV | 氟塑料絕緣阻燃聚乙烯護套高溫電力電纜 |
DL-FV | 氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套高溫電力電纜 |
WL-FV | 氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套高溫電力電纜 |
ZR-FV22 | 氟塑料絕緣阻燃聚氯乙烯護套鋼帶鎧裝高溫電力電纜 |
DL-FV22 | 氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套鋼帶鎧裝高溫電力電纜 |
WL-FV22 | 氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套鋼帶鎧裝高溫電力電纜 |
規格結構
型號 | 芯數 | 標稱截面（mm2） |
FF | 1~4，3+1 | 1.5~240 |
ZR-FV，DL-FV，WL-FV | 1~4，3+1 | 1.5~185 |
ZR-FV22，DL-FV22， WL-FV22 | 2~4，3+1 | 4~185 |
（三）產品名稱
氟塑料絕緣硅橡膠護套高溫電力電纜
執行標準
Q/12JH4066.0-2002
適用范圍
本產品具有耐高溫、耐低溫、柔軟、耐腐蝕等特點，適用于發電、冶金、化工、石油等工礦企業，在0.6/1KV及以下惡劣環境中連接工業移動式電氣設備傳輸電力線路用。
使用特性
1.額定電壓U0/U為0.6/1KV。
2.電纜導體的長期允許工作溫度不超過200℃。
3.電纜的敷設溫度應不低于：固定敷設-60℃。
非固定敷設-20℃。
4.推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
電力電纜應不小于電纜外徑的10唄；
有鎧裝結構的電纜，應不小于電纜外徑的12倍。
電纜型號及名稱
型號 | 名稱 | 主要使用范圍 |
YGC-F46 | 銅芯氟塑料絕緣硅橡膠護套高溫電力電纜 | 敷設在室內、電纜溝、管道固定場合 |
YGC-F46-22 | 銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝高溫電力電纜 | 敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合 |
YGC- F46R | 銅芯氟塑料絕緣硅橡膠護套軟芯高溫電力電纜 | 敷設在室內移動要求柔軟等場合 |
電纜規格
型號 | 芯數 | 標稱截面（mm2） |
YGC-F46 | 3芯、3+1芯 | 4~240 |
YGC-F46-22 | ||
YGC- F46R |
（四）產品名稱
扁平軟電纜
執行標準
Q/12JH4065.0-2002
適用范圍
本產品適用于額定電壓0.6/1KV及以下的起重機、吊車、行車、掘進機、起動拖車及其他移動機械的動力線和照明線路。
使用特性
額定電壓U0/U為0.6/1KV。
電纜導體的長期允許工作溫度不超過70℃。
電纜的敷設溫度不低于-40℃。
扁形軟電纜允許彎曲半徑應不小于電纜小邊尺寸的15倍。
電纜型號及名稱
型號 | 名稱 |
YVVB | 銅芯聚氯乙烯絕緣聚氯乙烯護套扁平軟電纜 |
YVFB | 銅芯聚氯乙烯絕緣丁腈聚氯乙烯護套扁平軟電纜 |
YFFB | 銅芯丁腈聚氯乙烯絕緣丁腈聚氯乙烯護套扁平軟電纜 |
YFTVB | 銅芯丁腈聚氯乙烯絕緣彈性體聚氯乙烯護套扁平軟電纜 |
YVTVB | 銅芯聚氯乙烯絕緣彈性體聚氯乙烯護套扁平軟電纜 |
YFGB | 銅芯丁腈聚氯乙烯絕緣硅橡膠護套扁平軟電纜 |
YGFB | 銅芯硅橡膠絕緣丁腈聚氯乙烯護套扁平軟電纜 |
YGTVB | 銅芯硅橡膠絕緣彈性體聚氯乙烯護套扁平軟電纜 |
電纜規格
型號 | 芯數 | 標稱截面（mm2） |
YVVB | 3芯 3+1芯 | 2.5~95 4~95 |
YVFB | ||
YFFB | ||
YFTVB | ||
YVTVB | ||
YFGB | ||
YGFB | ||
YGTVB |
（五）產品名稱
變頻電路用屏蔽電力電纜
執行標準
Q/12JH4066.3-2002
適用范圍
本產品適用于額定電壓0.6/1KV及以下與變頻電機相匹配的動力傳輸系統中屏蔽要求及嚴格的動力線路及輸配電線路。本產品具有良好的屏蔽性能，同時具有同心中性保護導線的作用。
產品特點及使用特性
1.采用符合屏蔽，能耦合、電磁感應、電波、接地不良以及電源線傳導干擾。
2.由于是采用的相線包在屏蔽層（導體內）當線路出現零序或高次諧波電流分量時，屏蔽層（同心導體）內電流總和為零，不對外界產生電磁干擾。
3.具有低而均勻的正（逆）序和零序阻抗，與普通四芯力纜相比，它有利于改善供電品質。
4.屏蔽層（同心導體）在零序工作狀態下的電抗值，比普通力纜的第四芯導體低得多，故有利于新型短路自動保護設備的應用，有利于電纜及其它相關設備的運行。
5.屏蔽層和電纜主芯截面的比例，起到了PE保護作用。
6.雙層復合屏蔽使干擾衰減比可達104，從而確保外界的任何干擾對系統不產生影響。
7.推薦的允許彎曲半徑：電纜彎曲試驗用圓柱體的2倍。
8.燃燒特征
（1）成束阻燃電纜能經受CB/T19380.3-B類（IEC332-3）規定的成束燃燒試驗。
（2）耐火電纜能經受GB/T12666.6(IEC60331)規定的耐火試驗
型號
電纜型號及名稱如表1規定
型號 | 名稱 |
BPVVPP2 | 聚氯乙烯絕緣及護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPYJVPP2 | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPVVFPP2 | 聚氯乙烯絕緣丁腈聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPYJVFPP2 | 交聯聚乙烯絕緣丁腈聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
ZR-BPVVPP2 | 聚氯乙烯絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
ZR-BPYJVPP2 | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
DL-BPVVPP2 | 聚氯乙烯絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
DL-BPYJVPP2 | 交聯聚乙烯絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
WL-BPVVPP2 | 聚氯乙烯絕緣低煙無鹵阻燃聚氯乙烯護套鋼絲編織鋼帶繞包復合屏蔽變頻電力電纜 |
WL-BPYJVPP2 | 交聯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
NH-BPVVPP2 | 聚氯乙烯絕緣及護套銅絲編織銅帶繞包復合屏蔽耐火變頻電力電纜 |
NH-BPYJVPP2 | 交聯聚氯乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽耐火變頻電力電纜 |
BPFVPP2 | 氟塑料絕緣聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPFFPP2 | 氟塑料絕緣氟塑料護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPFGPP2 | 氟塑料絕緣硅橡膠護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPGGPP2 | 硅橡膠絕緣硅橡膠護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
BPGVFPP2 | 硅橡膠絕緣丁腈聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
ZR-BPFVPP2 | 氟塑料絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
DL-BPFVPP2 | 氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
WL-BPFVPP2 | 氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜 |
NH-BPFVPP2 | 氟塑料絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽耐火變頻電力電纜 |
規格
芯數 | 標稱截面（mm2） |
2~4 | 1.5~240 |
3+1 | |
3+3 |
（六）產品名稱
金屬屏蔽電力電纜
執行標準
Q/12JH4066.4-2002
適用范圍
本產品適用于交流額定電壓0.6/1KV及以下輸配電線路。本產品除具有普通塑力纜的電氣特性外，還具有抗電磁干擾、抗雷擊性能和均衡電位、改善供電品質的特性。廣泛用于高層建筑、導彈發射場和精密電子裝置集中的場合。
使用條件
1. 電纜導體長期工作溫度應不超過70℃；
2. 短路時，電纜導體的高溫度應不超過160℃；
3. 敷設時的環境溫度不低于0℃，低于0℃應預先加熱；
4. 電纜允許彎曲半徑；
單芯電纜不小于電纜外徑的20倍；
多芯電纜不小于電纜外徑的15倍。
5. 敷設時，應將屏蔽層兩端可靠接地，并不使屏蔽層斷裂或松散，否則會降低屏蔽效果。
型號和名稱
型號 | 名稱 | |
銅芯 | 鋁芯 | |
VV-P YJV-P | VLV-P YJLV-P | 聚氯乙烯（交聯聚乙烯）絕緣聚氯乙烯護套金屬屏蔽電力電纜 |
VV22 YJV22 | VLV22-P YJLV22-P | 聚氯乙烯（交聯聚乙烯）絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
VV32 YJV32 | VLV32-P YJLV32-P | 聚氯乙烯（交聯聚乙烯）絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
VV42 YJV42 | VLV42-P YJLV42-P | 聚氯乙烯（交聯聚乙烯）絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
ZR-VV-P ZR-YJV-P | ZR-VLV-P ZR-YJLV-P | 聚氯乙烯（交聯聚乙烯）絕緣聚氯乙烯護套金屬屏蔽電力電纜 |
ZR-VV22-P ZR-YJV22-P | ZR-VLV22-P ZR-YJLV22-P | 聚氯乙烯（交聯聚乙烯）絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
ZR-VV32-P ZR-YJV32-P | ZR-VLV32-P ZR-YJLV32-P | 聚氯乙烯（交聯聚乙烯）絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
ZR-VV42-P ZR-YJV42-P | ZR-VLV42-P ZR-YJLV42-P | 聚氯乙烯（交聯聚乙烯）絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
NH-YJV-P | — | 交聯聚乙烯絕緣聚氯乙烯護套金屬屏蔽耐火電力電纜 |
NH-YJV22-P | — | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜 |
NH-YJV32-P | — | 交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜 |
NH-YJV42-P | — | 交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜 |
規格范圍
型號 | 芯數 | 標稱截面 （mm2） | |
銅芯 | 鋁芯 | ||
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 1 | 4~300 |
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 2 | 4~185 |
VV22-P ZR-VV22-P，ZR-YJV22-P ZR-VV32-P，ZR-YJV32-P ZR-VV42-P，ZR-YJV42-P | VLV22-P ZR-VLV22-P，ZR-YJLV22-P ZR-VLV32-P，ZR-YJLV32-P ZR-VLV42-P，ZR-YJLV42-P | 2 | 4~185 |
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 3 | 2.5~240 |
VV22-P ZR-VV22-P，ZR-YJV22-P ZR-VV32-P，ZR-YJV32-P ZR-VV42-P，ZR-YJV42-P | VLV22-P ZR-VLV22-P，ZR-YJLV22-P ZR-VLV32-P，ZR-YJLV32-P ZR-VLV42-P，ZR-YJLV42-P | 3 | 2.5~240 |
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 3+1 | 4~240 |
VV22-P ZR-VV22-P，ZR-YJV22-P ZR-VV32-P，ZR-YJV32-P ZR-VV42-P，ZR-YJV42-P | VLV22-P ZR-VLV22-P，ZR-YJLV22-P ZR-VLV32-P，ZR-YJLV32-P ZR-VLV42-P，ZR-YJLV42-P | 3+1 | 4~240 |
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 4 | 4~185 |
VV22-P ZR-VV22-P，ZR-YJV22-P ZR-VV32-P，ZR-YJV32-P ZR-VV42-P，ZR-YJV42-P NH-YJV22-P，NH-YJV32-P NH-YJV42-P | VLV22-P ZR-VLV22-P，ZR-YJLV22-P ZR-VLV32-P，ZR-YJLV32-P ZR-VLV42-P，ZR-YJLV42-P | 4 | 4~185 |
（七）產品名稱
交聯聚乙烯絕緣硅橡膠護套電力電纜
執行標準
Q/12JH4066.5-2002
適用范圍
本產品適用于固定敷設在交流50Hz，額定電壓35KV及以下的電力輸配電線路上作輸送電能用，具有耐高溫、防腐、耐油、耐高壓、柔軟等特點。
使用特性
1. 耐壓35KV或35KV以下。
2. 電纜導體的高額定溫度不超過90℃。
3. 短路的（長持續時間不超過5s）電纜導體的高溫度不超過250℃。
型號名稱
型號 | 名稱 | |
銅芯 | 鋁芯 | |
YGCYJ | YGCYJL | 交聯聚乙烯絕緣硅橡膠護套電力電纜 |
YGCYJ22 | YGCYJL22 | 交聯聚乙烯絕緣鋼帶鎧裝硅橡膠護套電力電纜 |
YGCYJ32 | YGCYJL32 | 交聯聚乙烯絕緣細鋼絲鎧裝硅橡膠護套電力電纜 |
YGCYJ42 | YGCYJL42 | 交聯聚乙烯絕緣粗鋼絲鎧裝硅橡膠護套電力電纜 |
產品規格
型號 | 芯數 | 0.6/1 | 1.8/0.3 | 3.6/6，6/6 | 6/10，8.7/10 | 8.7/15，12/20 | 18/20，26/35 | |
標稱截面（mm2） | ||||||||
YGCYJ YGCYJL | 1 | 1.5-400 | 10-400 | 25-400 | ||||
YGCYJ32 YGCYJL32 | 10-400 | |||||||
YGCYJ42 YGCYJL42 | 10400 | |||||||
YGCYJ YGCYJL | 3 | 1.5-240 | 10-240 | 25-240 | 35-240 | |||
YGCYJ22 YGCYJL22 | 2.5240 | |||||||
YGCYJ32 YGCYJL32 | 4-240 | |||||||
YGCYJ42 YGCYJL42 | 4-240 | |||||||
（八）產品名稱
氟塑料絕緣耐高溫控制電纜
適用范圍
本產品適用于化工、石油、發電、冶金等工礦企業在高溫、低溫及各種惡劣環境中作電器、儀表連接線和自動化控制系統的信號傳輸線。
適用特性
1. 額定電壓：U0/U為450/750V。
2. 電纜導體長期允許工作溫度：
聚氯乙烯護套為：70℃、90℃、105℃。氟塑料護套不超過200℃。
3. 電纜的敷設溫度應不低于：
固定敷設—60℃。非固定敷設—20℃。
4. 推薦的允許彎曲半徑：
氟塑料護套的電纜和鎧裝電纜，應不小于電纜外徑的12倍；
聚氯乙烯護套的電纜，應不小于電纜的10倍。
型號及名稱
型 號 | 名 稱 |
KFF | 銅芯氟塑料絕緣及護套高溫控制電纜 |
KFFR | 銅芯氟塑料絕緣及護套高溫控制軟電纜 |
KFFP | 銅芯氟塑料絕緣及護套銅絲編織屏蔽高溫控制電纜 |
KFFRP | 銅芯氟塑料絕緣及護套銅絲編織屏蔽高溫控制軟電纜 |
KFF22 | 銅芯氟塑料絕緣及護套鋼帶鎧裝高溫控制電纜 |
KFV | 銅芯氟塑料絕緣聚氯乙烯護套高溫控制電纜 |
KFVR | 銅芯氟塑料絕緣聚氯乙烯護套高溫控制軟電纜 |
KFVP | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽高溫控制電纜 |
KFVRP | 銅芯氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽高溫控制軟電纜 |
KFV22 | 銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝高溫控制電纜 |
ZR-KFV | 銅芯氟塑料絕緣阻燃聚氯乙烯護套高溫控制電纜 |
ZR-KFVR | 銅芯氟塑料絕緣阻燃聚氯乙烯護套高溫控制軟電纜 |
ZR-KFVP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制電纜 |
ZR-KFVRP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制軟電纜 |
ZR-KFV22 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套鋼帶鎧裝高溫控制電纜 |
DL-KFV | 銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套高溫控制電纜 |
DL-KFVR | 銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套高溫控制軟電纜 |
DL-KFVP | 銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制電纜 |
DL-KFVRP | 銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制軟電纜 |
DL-KFV22 | 銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套鋼帶鎧裝高溫控制電纜 |
WL-KFV | 銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套高溫控制電纜 |
WL-KFVR | 銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套高溫控制軟電纜 |
WL-KFVP | 銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制電纜 |
WL-KFVRP | 銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制軟電纜 |
WL-KFV22 | 銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套鋼帶鎧裝高溫控制電纜 |
電纜規格
型號 | 額定電壓 | 導體標稱截面（mm2） | ||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | ||
KFF | 450/750 | 2~14 | 2~24 | 2~10 | ||||
KFFP | ||||||||
KFFR | ||||||||
KFFRP | ||||||||
KFV | ||||||||
KFVR | ||||||||
KFVP | ||||||||
KFVRP | ||||||||
KFF22 | 5~24 | 2~24 | 2~10 | |||||
KFV22 | 4~24 | 2~24 | 2~10 | |||||
注：1.ZR型、DL型和WL型與上表相同；
2.根據用戶需要，可以生產不大于61芯其它規格的電纜。
（九）產品名稱
氟塑料絕緣硅橡膠護套高溫控制電纜
執行標準
Q/12JH4067.2-2002
適用范圍
本產品適用于冶金、石油、化工以及發電廠等工礦業，在高溫條件下和惡劣環境中（如酸、堿、油水、低溫條件）作為各種電器、儀表及自動裝置用線，供交流額定電壓450/750V及以下的控制、監控及保護電路等場合下使用。
使用特性
1. 額定電壓：U0/U為450/750V。
2. 電纜導體的長期允許工作溫度不超過200℃。
3. 電纜的敷設溫度應不低于：固定敷設-60℃。非固定敷設-20℃。
4. 推薦的允許彎曲半徑：
無鎧裝層的電纜應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜應不小于電纜 10倍。
型號和名稱
型 號 | 名 稱 | 主要使用范圍 |
KFG | 銅芯氟塑料絕緣硅橡膠護套高溫控制電纜 | 敷設在室內、電纜溝、管道固定場合 |
KFGP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽高溫控制電纜 | 敷設在室內、電纜溝、管道要屏蔽的固定場合 |
KFGP2 | 銅芯氟塑料絕緣硅橡膠護套銅帶屏蔽高溫控制電纜 | 敷設在室內、電纜溝、管道要求屏蔽的固定場合 |
KFG22 | 銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝高溫控制電纜 | 敷設在室內、電纜溝、直埋等能承受較大機械外等固定場合 |
KFGR | 銅芯氟塑料絕緣硅橡膠護套軟芯高溫控制電纜 | 敷設在室內移動要求柔軟等場合 |
KFGRP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽軟芯高溫控制電纜 | 敷設在室內移動要求柔軟、屏蔽等場合 |
KFGRP2 | 銅芯氟塑料絕緣硅橡膠護套銅帶屏蔽軟芯高溫控制電纜 | 敷設在室內移動要求柔軟、屏蔽等場合 |
注：1.若用鍍錫線芯電纜則在型號后加“X”，如KFGX；
2.采用鍍錫屏蔽，把型號后的字母“P”更換“P1”。
電纜規格
型號 | 額定電壓 | 導體標稱截面（mm2） | ||||||
0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
芯數 | ||||||||
KFG | 450/750V | 2~61 | 2~14 | 2~10 | ||||
KFGP | 2~61 | 2~14 | 2~10 | |||||
KFGP2 | 4~61 | 2~14 | 2~10 | |||||
KFG22 | 3~61 | 3~14 | 3~10 | |||||
KFGR | 2~61 | 2~14 | 2~10 | |||||
KFGRP | 2~61 | 2~14 | 2~10 | |||||
（十）產品名稱
聚四氟薄膜繞包絕緣電線電纜
執行標準
Q/12JH4068.1-2002
適用范圍
本產品適用于航空工業和電子工業中交流額定電壓250V和 600V及以下的電器設備和儀器儀表線路用安裝電線。
使用特性
1. 額定電壓250V和600V。
2. 電纜導體的長期允許工作溫度。
AFR-250，AFRP-250，AFRPF-250工作溫度在-60℃~250℃。
AFR-200，AFRP-200，AFRPF-200工作溫度在-60℃~200℃。
AFR-100，AFRP-100，工作溫度在-60℃~100℃。
型號和名稱
型號 | 名稱 | 主要用途 |
AFR-250 | 鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣電線 | 儀表安裝 |
AFRP-250 | 鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣屏蔽電線 | |
AFRPF-250 | 鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣， 屏蔽外再繞包聚四氟乙烯生料帶護套的電線電纜 | |
AFR-200 | 鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣電線 | |
AFRP-200 | 鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣屏蔽電線 | |
AFRPF-200 | 鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣， 屏蔽外再繞包聚四氟乙烯生料帶護套的電線電纜 | |
AFR-100 | 銅線芯聚四氟乙烯薄膜繞包絕緣電線 | |
AFRP-100 | 銅線芯聚四氟乙烯薄膜繞包絕緣電線 |
（十一）產品名稱
航空用聚四氟乙烯絕緣和氟46絕緣電纜
執行標準
Q/12JH4068.2-2002
適用范圍
本產品適用于航空工業和電子工業中交流額定電壓600V及以下飛機布線、電器、電訊設備和儀器儀表線路。
使用特性
額定電壓600V
電纜導體的長期允許工人溫度：AF-250、AFP-250為-65℃~250℃。
AF-200、AFP-200為-40℃~200℃。
型號和名稱
型號 | 名稱 | 主要用途 |
AF-250 | 鍍銀軟圓銅線芯聚四氟乙烯絕緣電線 | 儀表安裝 |
AFP-250 | 鍍銀軟圓銅線芯聚四氟乙烯絕緣屏蔽電線 | |
AF-200 | 鍍錫軟圓銅線芯氟46絕緣電線 | |
AFP-200 | 鍍錫軟圓銅線芯氟46絕緣屏蔽電線 |
電纜規格
型號 | 芯數 | 標稱截面（mm2） |
AF-250 AFP-250 AF-200 AFP-200 | 單芯 | 0.6-6.0 |
注：1.根據雙方協議，允許采用銅線芯。
根據雙方協議可以生產二芯、三芯或多芯聚四氟乙烯絕緣、氟46絕緣電線和護磁屏蔽線。
（十二）產品名稱

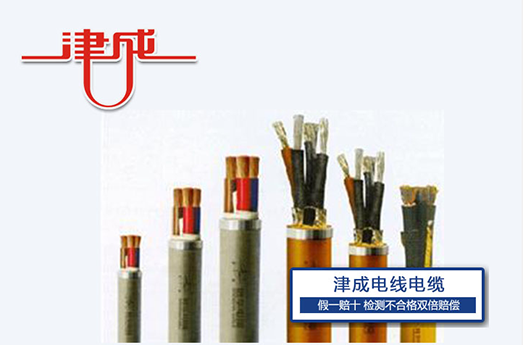

丁腈聚氯乙烯復合的護套軟電纜
執行標準
Q/12JH4065.3-2002
適用范圍
本產品適用于交流額定電壓450/750V或直流1000V以下的移動電器、無線電設備和起重機配電裝置的連接線。
使用特性
1. 額定電壓U0/U為450/750V。
2. 電纜導體和長期允許工作溫度為70℃。
3. 推薦的允許彎曲半徑應不小于電纜外徑的6倍。
型號和名稱
型號 | 名 稱 |
YFF | 丁腈聚氯乙烯復合物絕緣及護套軟電纜 |
YFFP | 丁腈聚氯乙烯復合物絕緣及護套屏蔽軟電纜 |
YVF | 聚氯乙烯絕緣丁腈聚氯乙烯復合物護套軟電纜 |
YVFP | 聚氯乙烯絕緣丁腈聚氯乙烯復合物護套屏蔽軟電纜 |
電纜規格
型號 | 芯數 | 標稱截面（mm2） |
YFF、YVF | 1~61 | 0.5~2.5 |
YFFP、YVFP | 2~48 52、61 | 0.5~2.5 0.5~1.0 |
