（一）
產品名稱

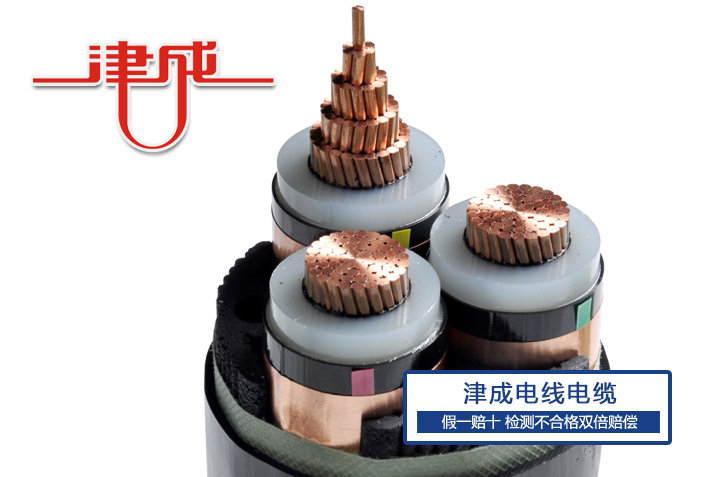

6~35KV交聯聚乙烯絕緣電力電纜
產品標準
本產品按GB/T12706《額定電壓35KV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
適用范圍
本產品適用于工頻額定電壓3.6/6KV~26/35KV輸配電線路作配送電能之用。
使用特性
工頻額定電壓U0/U為3.6/6KV~26/35KV。
電纜導體的允許長期最高工作溫度為90℃。
短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。
電纜敷設時環境溫度應不低于0℃。
電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；
單芯電纜不小于電纜外徑20倍。
電纜的型號
型號 | 名稱 | 適用范圍 |
YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 室內，隧道及電纜溝等場所不能承受機械外力。單芯電纜不允許敷設在磁性管道中。 |
YJLV | 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | |
YJY | 銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜 | |
YJLY | 鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜 | |
YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝內，或埋地敷設等，能承受一定機械外力的場所，但不能承受大的拉力。 |
YJLV22 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | |
YJV23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
YJLV23 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
YJV32 YJV42 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力。 |
YJLV32 YJLV42 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 | |
YJV33 YJV43 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜 | |
YJLV33 YJLV43 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜 |
生產范圍
型號 | 芯數 | 額定電壓 | ||||||
3.6/6 | 6/6 6/10 | 8.7/10 8.7/15 | 12/20 | 18/20 18/30 | 21/35 | 26/35 | ||
導體標稱截面 | ||||||||
YJV YJLV YJY YJLY | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
YJV22 YJLV22 YJV23 YJLV23 | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
YJV32 YJLV32 YJV33 YJLV33 | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
YJV42 YJLV42 YJV43 YJLV43 | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
（二）
產品名稱
110~220KV高壓交聯電纜
1. 交聯聚乙烯絕緣皺紋鋁套防水層聚氯乙烯護套電力電纜
型號 | YJLW02、YJLLW02 |
規格 | 240mm2~3000mm2 |
電壓 | 110~220KV |
用途 | 適用于潮濕環境或地下水位不高的地方，可用于地下直埋、隧道內或管道中。 |
2. 交聯聚乙烯絕緣皺紋鋁套防水層聚乙烯護套電力電纜
型號 | YJLW03、YJLLW03 |
規格 | 240mm2~3000mm2 |
電壓 | 110~220KV |
用途 | 適用于地下水位較高的地方，可用于地下直埋、隧道內或管道中。電纜 能承受較大的拉力和壓力。 |
3. 交聯聚乙烯絕緣鉛包聚氯乙烯護套電力電纜
型號 | YJQ02、YJLQ02 |
規格 | 240mm2~3000mm2 |
電壓 | 110~220KV |
用途 | 適用于地下水位不高的地方，可用于地下直埋、隧道內或管道中。電纜不能承受拉力和壓力。 |
4. 交聯聚乙烯絕緣鉛包聚乙烯護套電力電纜
型號 | YJQ03、YJLQ03 |
規格 | 240mm2~3000mm2 |
電壓 | 110~220KV |
用途 | 適用于地下水位不高的地方，可用于地下直埋、隧道內或管道中。電纜不能承受拉力和壓力。 |
使用特性
電纜導體長期允許最高工作溫度為90℃，應急過載最高工作溫度為130℃注，短路時（時間≤5秒）導體最高溫度為250℃。
注：我國電力部門尚無統一的過載時間規定；美國標準規定，負荷超過額定負荷10%時，持續時間不得大于15分鐘。
電纜安裝敷設時的環境溫度應不低于—20℃，敷設時應對電纜預熱。
電纜最小彎曲直徑：
電纜類型 彎曲直徑 | 金屬套電纜 |
安裝后 | 30D0 |
安裝過程中 | 40D0 |
注：表中D0為電纜外徑實測值。
電纜安裝時的軸向最大允許牽引力（未考慮轉彎處的徑向側壓力）
T=K*芯數*截面
式中系數K值，銅芯取7，鋁芯取4。
電纜彎曲時的允許最大側壓力P
單芯電纜要求P≤500kg/m。
P=T/R（T為軸向牽引力，R為彎曲輪半徑）
由上式可知，因牽引力一般由電纜長度和重量決定，要使P符合上述要求，應加大轉彎輪直徑。
電纜敷設不受落差限制。
生產范圍
型號 | 芯數 | 截面 |
YJLW02 YJLLW02 | 1 | 240-2400 |
YJLW03 YJLLW03 | ||
YJQ02 YJLQ02 | ||
YJQ03 YJLQ03 |
