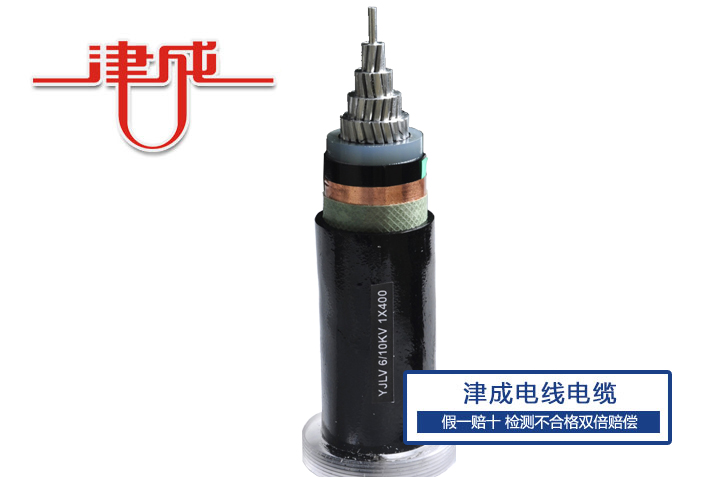

高壓鋁電纜

作者: 未知 發布日期:2020-12-26


(一)

產品名稱

6~35KV交聯聚乙烯絕緣電力電纜

產品標準

本產品按GB/T12706《額定電壓35KV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產,同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。

適用范圍

本產品適用于工頻額定電壓3.6/6KV~26/35KV輸配電線路作配送電能之用。

使用特性

工頻額定電壓U0/U為3.6/6KV~26/35KV。

電纜導體的允許長期最高工作溫度為90℃。

短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過250℃。

電纜敷設時環境溫度應不低于0℃。

電纜彎曲半徑:三芯電纜不小于電纜外徑15倍;

單芯電纜不小于電纜外徑20倍。

電纜的型號


型號

名稱

適用范圍

YJV

銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

室內,隧道及電纜溝等場所不能承受機械外力。單芯電纜不允許敷設在磁性管道中。

YJLV

鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

YJY

銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜

YJLY

鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜

YJV22

銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

室內、隧道、電纜溝內,或埋地敷設等,能承受一定機械外力的場所,但不能承受大的拉力。

YJLV22

鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

YJV23

銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

YJLV23

鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

YJV32

YJV42

銅芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

室內、隧道、電纜溝、豎井或埋地敷設等,能承受機械外力和一定的拉力。

YJLV32

YJLV42

鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

YJV33

YJV43

銅芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜

YJLV33

YJLV43

鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜


生產范圍


型號

芯數

額定電壓

3.6/6

6/6

6/10

8.7/10

8.7/15

12/20

18/20

18/30

21/35

26/35

導體標稱截面

YJV

YJLV

YJY

YJLY

1

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

3

25-500

25-500

25-500

25-500

25-500

25-500

25-500

YJV22

YJLV22

YJV23

YJLV23

1

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

3

25-500

25-500

25-500

25-500

25-500

25-500

25-500

YJV32

YJLV32

YJV33

YJLV33

1

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

3

25-500

25-500

25-500

25-500

25-500

25-500

25-500

YJV42

YJLV42

YJV43

YJLV43

1

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

25-1000

3

25-500

25-500

25-500

25-500

25-500

25-500

25-500


(二)

產品名稱

110~220KV高壓交聯電纜

1.    交聯聚乙烯絕緣皺紋鋁套防水層聚氯乙烯護套電力電纜


型號

YJLW02、YJLLW02

規格

240mm2~3000mm2

電壓

110~220KV

用途

適用于潮濕環境或地下水位不高的地方,可用于地下直埋、隧道內或管道中。


2.    交聯聚乙烯絕緣皺紋鋁套防水層聚乙烯護套電力電纜


型號

YJLW03、YJLLW03

規格

240mm2~3000mm2

電壓

110~220KV

用途

適用于地下水位較高的地方,可用于地下直埋、隧道內或管道中。電纜 能承受較大的拉力和壓力。


3.    交聯聚乙烯絕緣鉛包聚氯乙烯護套電力電纜


型號

YJQ02、YJLQ02

規格

240mm2~3000mm2

電壓

110~220KV

用途

適用于地下水位不高的地方,可用于地下直埋、隧道內或管道中。電纜不能承受拉力和壓力。


4.    交聯聚乙烯絕緣鉛包聚乙烯護套電力電纜


型號

YJQ03、YJLQ03

規格

240mm2~3000mm2

電壓

110~220KV

用途

適用于地下水位不高的地方,可用于地下直埋、隧道內或管道中。電纜不能承受拉力和壓力。



使用特性

電纜導體長期允許最高工作溫度為90℃,應急過載最高工作溫度為130℃注,短路時(時間≤5秒)導體最高溫度為250℃。

  注:我國電力部門尚無統一的過載時間規定;美國標準規定,負荷超過額定負荷10%時,持續時間不得大于15分鐘。

電纜安裝敷設時的環境溫度應不低于—20℃,敷設時應對電纜預熱。

電纜最小彎曲直徑:

 電纜類型

彎曲直徑

金屬套電纜

安裝后

30D0

安裝過程中

40D0

注:表中D0為電纜外徑實測值。

電纜安裝時的軸向最大允許牽引力(未考慮轉彎處的徑向側壓力)

T=K*芯數*截面

式中系數K值,銅芯取7,鋁芯取4。

電纜彎曲時的允許最大側壓力P

單芯電纜要求P≤500kg/m。

P=T/R(T為軸向牽引力,R為彎曲輪半徑)

由上式可知,因牽引力一般由電纜長度和重量決定,要使P符合上述要求,應加大轉彎輪直徑。

電纜敷設不受落差限制。


生產范圍

型號

芯數

截面

YJLW02

YJLLW02

1

240-2400

YJLW03

YJLLW03

YJQ02

YJLQ02

YJQ03

YJLQ03
